La norme NF E 04-013 - Les niveaux
Ce cours traite de la norme NF E 04-013. Que ce soit pour l’élaboration de gammes, de contrats de phases, de gabarits, on a souvent besoin de représenter l’isostatisme. La norme NF E 04-013 est décomposée en deux niveaux. Le niveau 1 concerne les symboles à utiliser pour éliminer les degrés de liberté pour établir les documents techniques d’avant projet. Alors que pour le niveau 2, celà correspond a une phase de fabrication, de contrôle ou de manutention.
Voici donc les extraits les plus pertinents de la norme.

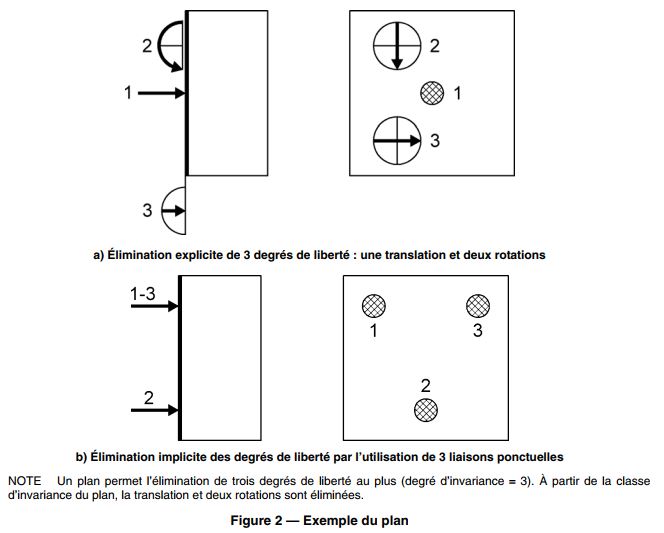

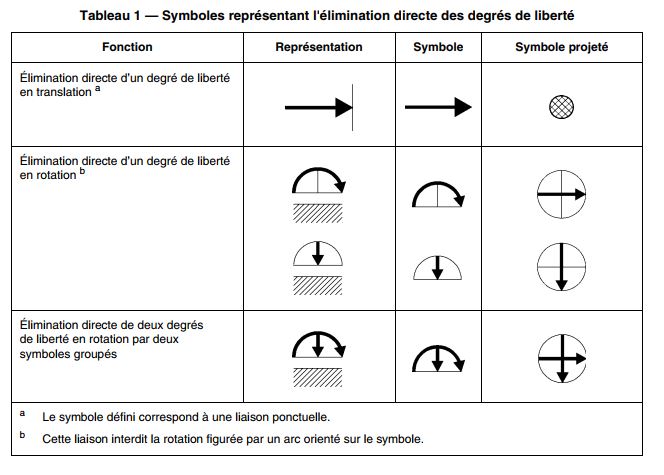

Symboles représentant l'élimination directe des degrés de liberté (Niveau 1)

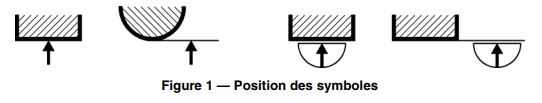

Position du symbole (Niveau 1)
Le symbole de base doit être placé du côté libre de la matière, perpendiculairement à la surface.

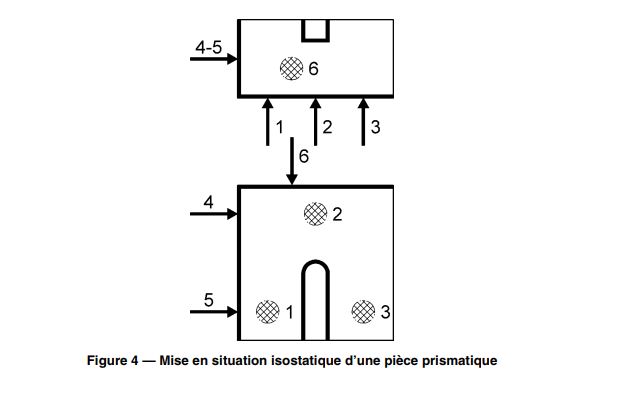

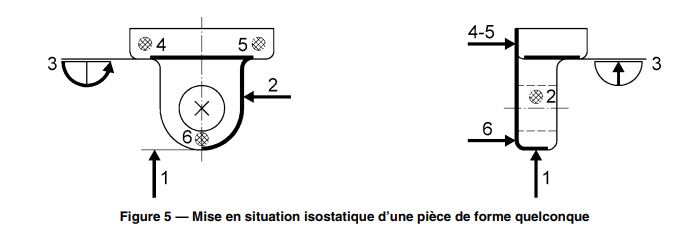

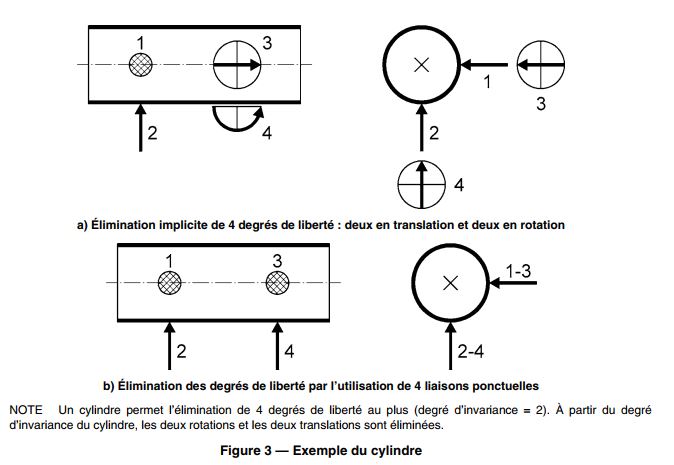

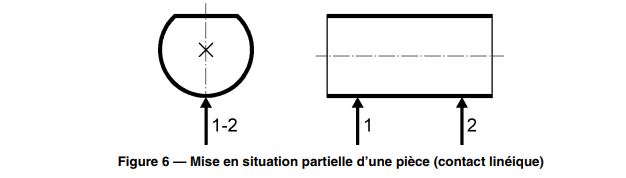

Explications d'utilisation (Niveau 1)
Chaque pièce doit recevoir un maximum de 6 symboles pour satisfaire aux règles de l’isostatisme. On choisit de représenter les symboles selon les vues où ils seront le plus explicites. Ils doivent être représ dans chaque vue avec un indice de 1 à 6.
Symbolisation abrégée (Niveau 1)
La symbolisation abrégée peut être utilisée pour indiquer le nombre de degrés de libertés éliminés à partir d’une surface. Elle est représentée avec une flèche pleine et un carré dans le lequel on indique le nombre des degrés de libertés éliminés.

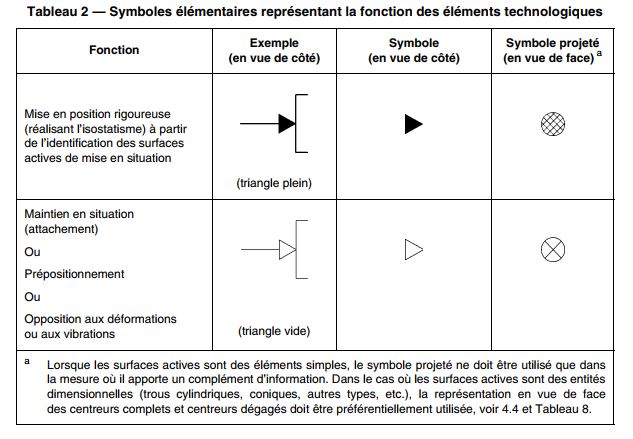

Symbolisation élémentaire représentant la fonction des éléments technologique (Niveau 2)

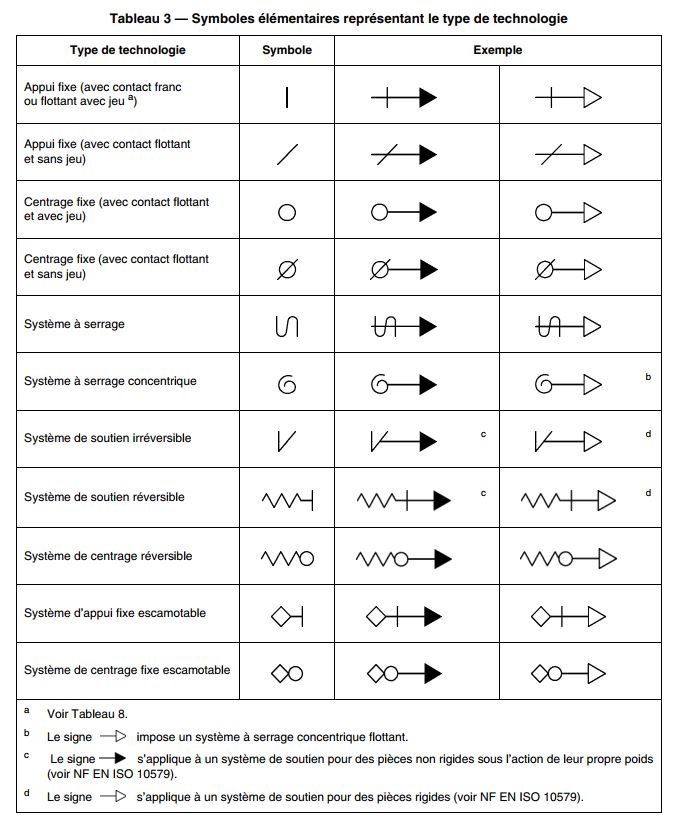

Symbolisation élémentaire représentant le type de technologie (Niveau 2)

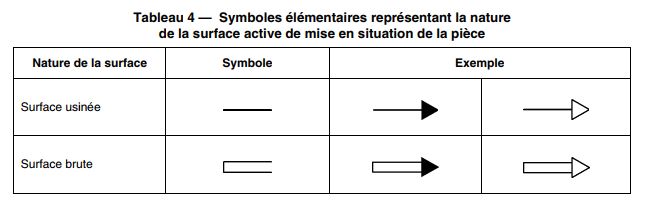

Symbolisation élémentaire représentant la nature de la surface active (Niveau 2)

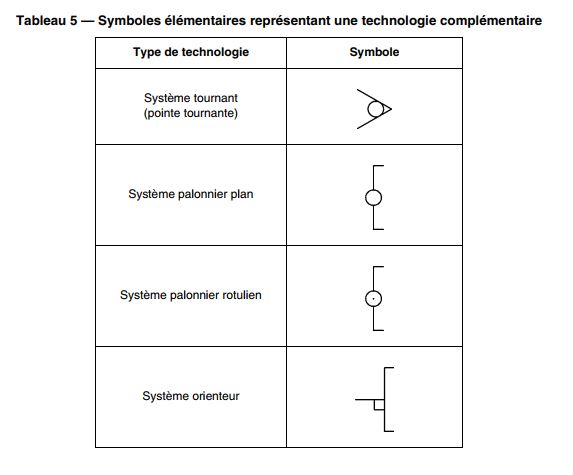

Symbolisation élémentaire représentant une technologie complémentaire (Niveau 2)

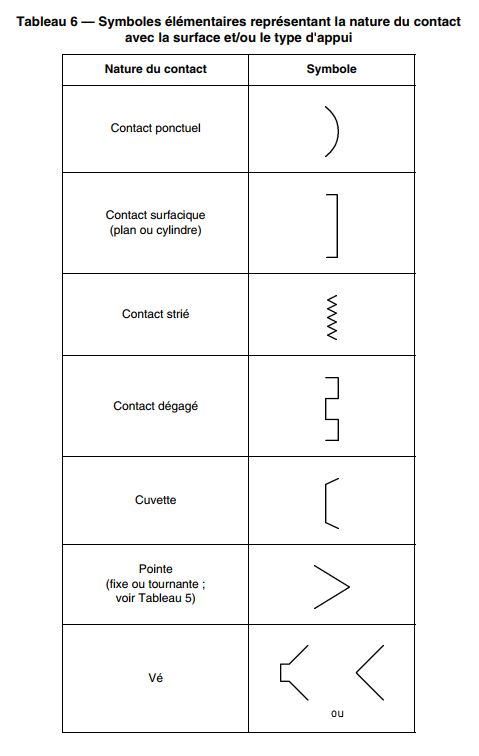

Symbolisation élémentaire représentant la nature du contact ou le type d'appui (Niveau 2)

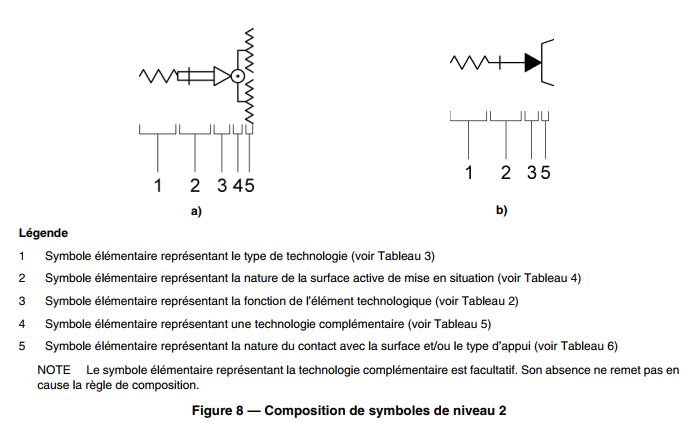

Composition du symbole (Niveau 2)
Les symboles pour le niveau 2 doivent être composés d’une combinaison des symboles définis ci-dessus selon l’exemple ci-dessous.

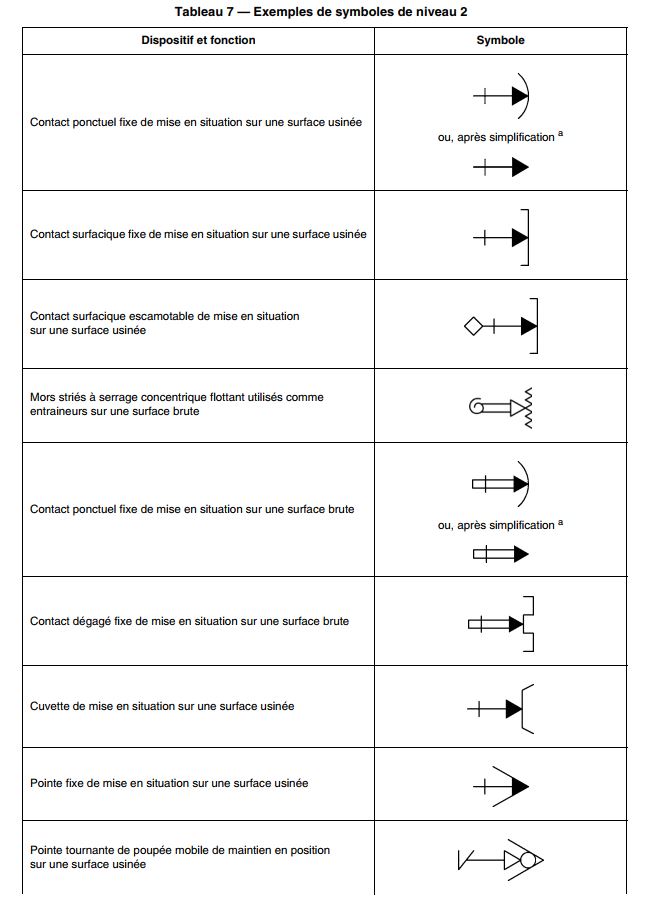

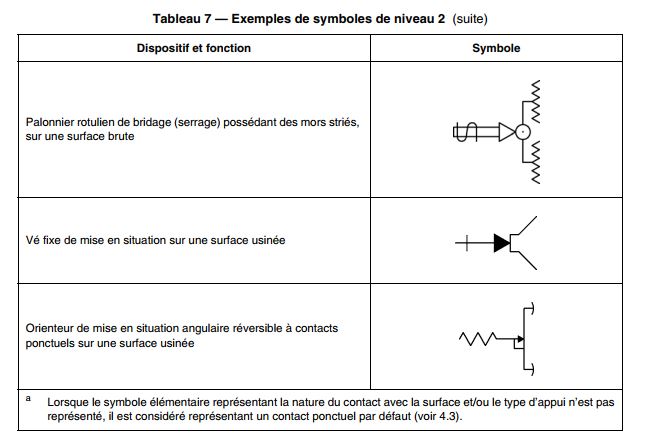

Exemple de symboles (Niveau 2)

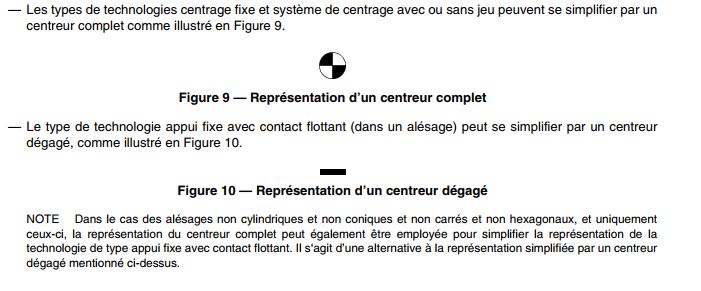

Simplification du symbole (Niveau 2)
On peut simplifier certains symboles pour certains types de technologies, comme ceux-ci-après:

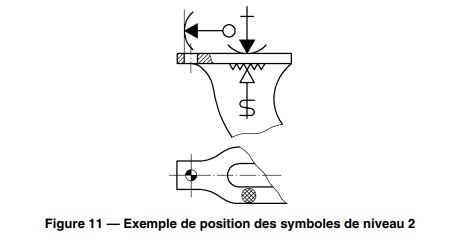

Position du symbole (Niveau 2)
