Réaliser un poêle à bois étanche

Intro

On voit de plus en plus de personnes fabriquer leurs portails, leurs braséros, leurs réalisations artistiques, etc. J’ai vu sur un site amèricain quelqu’un qui fabriquait son poêle à bois étanche.  Ceci est vraiment d’actualité quand on pense aux montées des prix de l’énergie.  Je trouve l’idée très bonne, mais je tiens aussi à préciser que si vous souhaitez utiliser un poêle à bois étanche chez vous,  il est préférable de l’acheter pour éviter tout risque d’incendie (ou de le faire contrôler par un centre agréé). D’ailleurs il est très risqué d’oser ce type de fabrication pour son habitation si vous avez peu de connaissances dans le domaine. Si vous souhaitez malgré tout vous lancer dans une fabrication de ce type, vous serez certainement obligé d’utiliser des machines industrielles pour certaines pièces (découpe Plasma ou LASER peut-être et éventuellement plieuse) et devrez envisager de consulter votre assureur. J’ai trouvé des plans sur Grabcad que je vais proposer à ceux qui cherchent un projet sympa à mener avec leurs élèves, ou même pour vous si vous êtes prêt à oser la fabrication.

C’est vrai qu’il est aujourd’hui facile de bricoler l’acier. Il n’est plus nécessaire d’avoir un atelier immense pour stocker un gros poste à souder, d’avoir une ligne en 400V. Par exemple voici l’évolution des postes à souder sur quelques décennies:

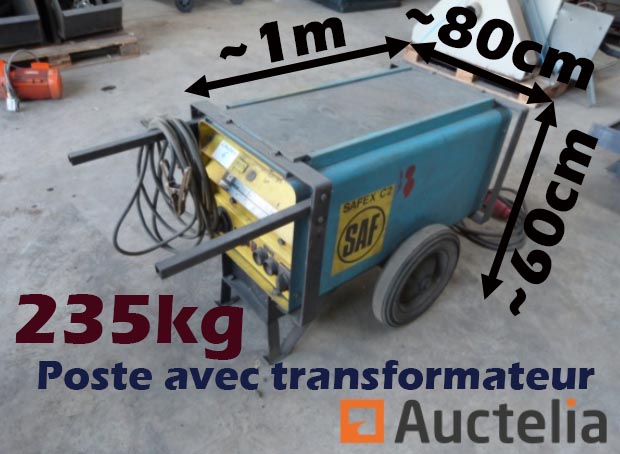

Ancien poste à souder de type transformateur

Poste à souder transformateur

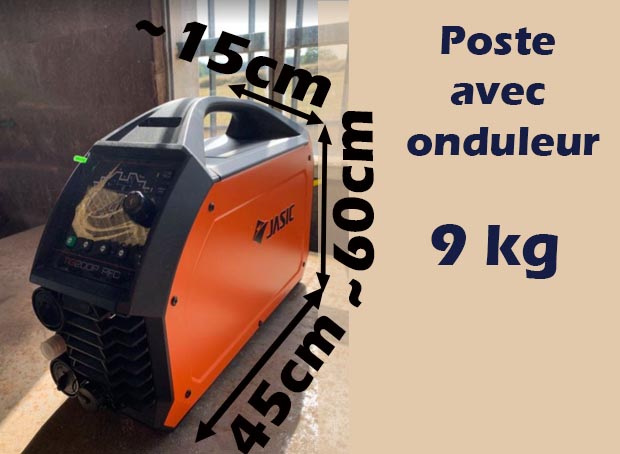

Poste à souder moderne de type onduleur inverter

Poste à souder onduleur inverter

Principe de fonctionnement du poêle étanche

En utilisant une étanchéité améliorée de son bâtiment, on optimise avec ce type de chauffage, sa consommation d’énergie.  Par rapport aux poêles à bois traditionnels, on utilise une arrivée d’air froid extérieur à la maison pour alimenter la combustion. Le poêle est ainsi totalement étanche à l’intérieur de l’habitation comme sur le schéma du principe ci-dessous:

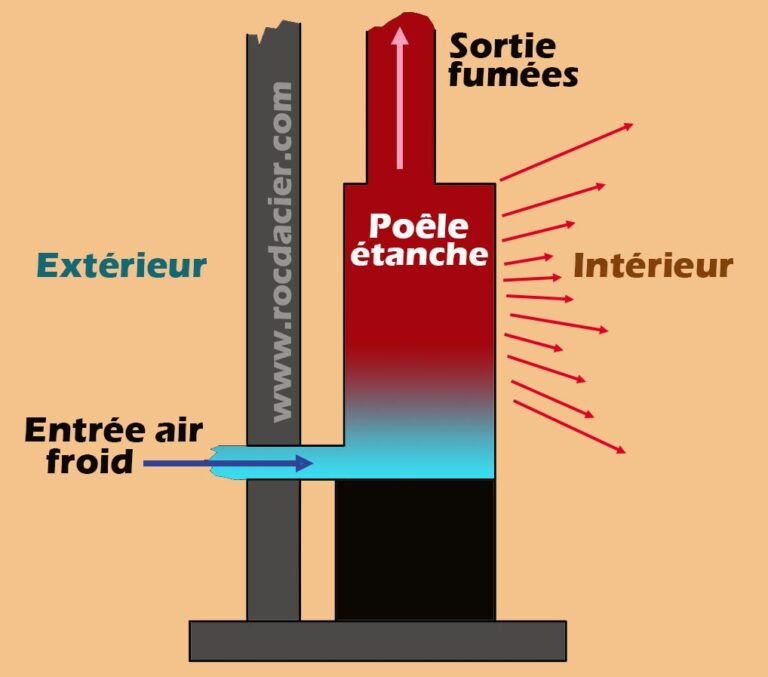

Schéma d'un poele à bois étanche

Description et plans du poêle à bois étanche

J’ai donc trouvé ces plans d’un poêle étanche au format STEP et au format DWG sur le site Grabcad. Je pense qu’ils peuvent être exploités et simplifiés pour réaliser ce type de pièces (exercice type Lean Manufacturing: supprimer des pièces inutiles) ou même au niveau des études de style schéma râteau, il y a des exercices très intéressants à en tirer. Cette fabrication peut être assez complexe pour des novices.

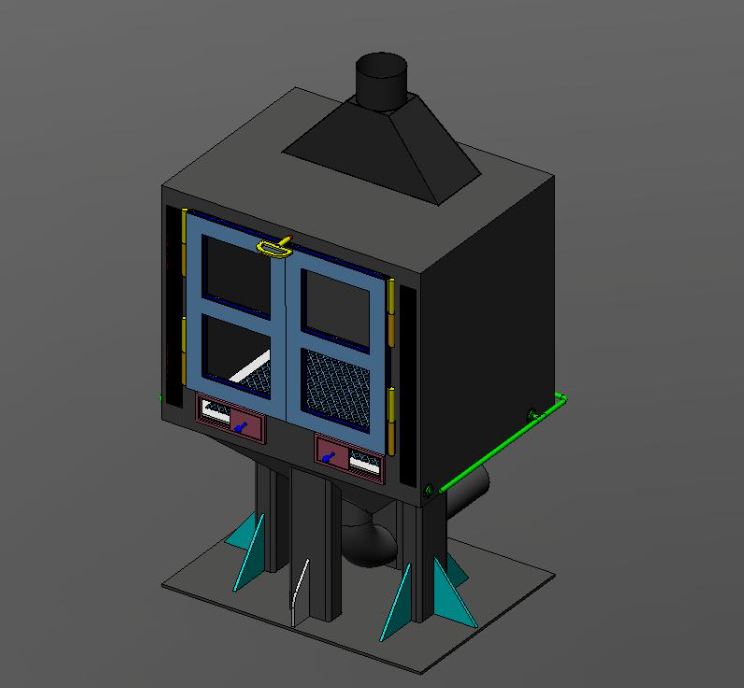

Plans format STEP poele a bois étanche

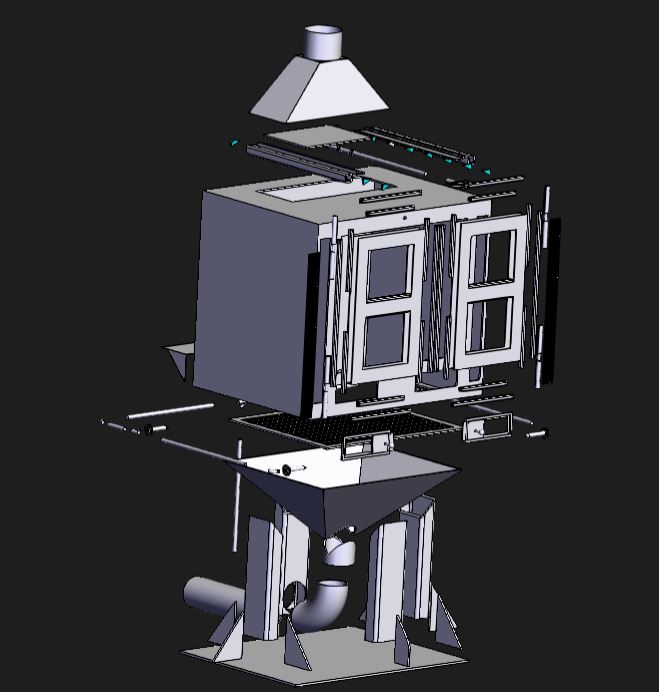

Plans format STEP poele a bois étanche vue éclatée

Risques

Je propose cet article pour apporter quelques idées de fabrications ou d’études mais je tiens à mettre en garde sur le risque d’incendie si vous fabriquez vous même.  Les fabricants soumettent leurs poêles à des tests approfondis pour garantir que leurs poêles sont totalement sûrs si utilisés correctement.

Des foyers conçus avec des aciers trop fins ou d’une mauvaise qualité réfractaire peuvent engendrer des risques importants.

Je vous conseille de vous rapprocher de spécialistes si vous souhaitez équiper votre habitation.
