Cours sur le tournage – Usinage

Voici un cours concernant le tournage.

(Usinage, dressage, chariotage, tronçonnage, etc).

Son auteur m’autorise à le publier ici. Il s’agit de Robert Cirredu qui possède un site très exhaustif sur l’usinage en général.

Son site est visible ici:
http://robert.cireddu.free.fr/

Sommaire du cours:
1- Les machines de tournage:
2- Définitions des opérations de tournage:
3- Les plaquettes d’outils:
4- Les outils de tournage: Désignation, mode d’action et cycle de travail.
5- Les portes pièces:
6- Réalisation et caractéristiques des montages portes pièces:
7- Conditions de coupe:

1) Les machines de tournage:

Les machines outils les plus courantes utilisées pour le tournage sont:

Les tours parallèles à charioter et à fileter:
Ces machines sont utilisées pour les travaux unitaires ou de petites et moyennes série sur des pièces très simples. Ces tours sont peu flexibles.

Seules les surfaces dont les génératrices sont parallèles ou perpendiculaires à l’axe de la broche sont réalisables en travail d’enveloppe.

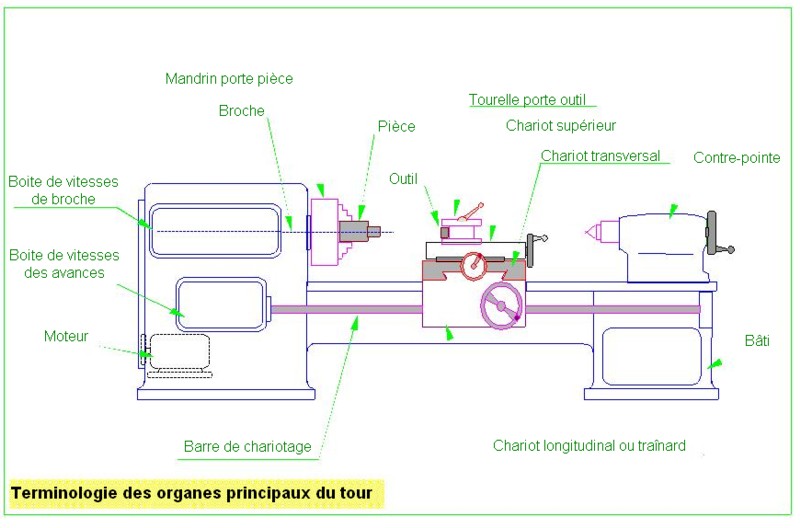

Eléments tour usinage

Les tours à copier: Ils permettent l’usinage de pièces par reproduction, à partir d’un gabarit, grâce à un système de copiage hydraulique qui pilote le déplacement du chariot transversal. C’est une machine assez flexible qui peut convenir pour des travaux de petites à grandes séries. La génératrice des surfaces de révolution peut être quelconque.

Les tours semi-automatiques: Ce sont des tours équipés d’un traînard semblable à celui d’un tour parallèle avec une tourelle hexagonale indexable munie de 6 postes d’outils animée d’un mouvement longitudinal contrôlé par des butées. Les outillages spécialement conçus pour la machine permettent des opérations simples et précises. La commande de ces tours peut être manuelle ou en partie automatique. La flexibilité de ces machines est très limitée. On les utilisera pour des travaux de moyenne série.

Les tours automatiques: Plusieurs outils sont montés tangentiellement à la pièce. Les mouvements sont obtenus par des cames qui donnent la vitesse d’avance et la course de chaque outil. Une came est spécifique à une opération et à une pièce. Ces tours sont entièrement automatiques. Ces machines n’ont aucune flexibilité. Elle conviennent pour les très grandes séries.

Les tours automatiques multibroches: Ce type de tour comportera par exemple huit broches. Huit outils soit un par broche travaillent en même temps et effectuent une opération différente. Ce sont les broches qui tournent d’un huitième de tour pour présenter la pièce devant l’outil suivant. Lorsque les broches ont effectuées un tour complet la pièce est terminée. Il est possible de travailler dans la barre. Sur ce type de tour les réglages sont longs et le temps de passage d’une série à l’autre immobilise la machine. Ce tour sera réservé pour les grandes et très grandes séries à des pièces de dimensions réduites à cause de l’espacement entre les broches.

*ads*

Les tours à commande numérique: Comme en copiage la génératrice de la pièce peut être quelconque mais ici la trajectoire de l’outil est obtenue par le déplacement simultané de deux axes dont les positions successives sont données par un calculateur travaillant à partir d’un programme propre à la pièce. Ces tours sont équipés d’un magasin d’outils et éventuellement d’un système de chargement des pièces. La flexibilité de ces machines est très grande et particulièrement bien adapté pour le travail unitaire ou les petites séries répétitives.

2) Définitions des opérations de tournage:

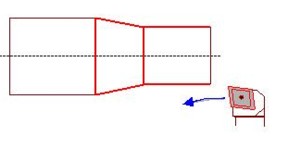

Chariotage: Opération qui consiste à usiner une surface cylindrique ou conique extérieure.

Outil de chariotage

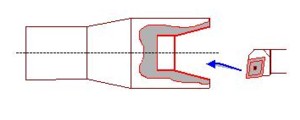

Alésage: Opération qui consiste à usiner une surface cylindrique ou conique intérieure.

Qu'est ce qu'un alèsage

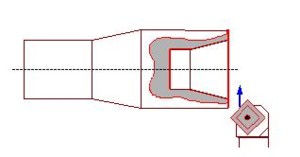

Dressage: Opération qui consiste à usiner une surface plane perpendiculaire à l’axe de la broche extérieure ou intérieure.

Qu'est ce qu'un dressage

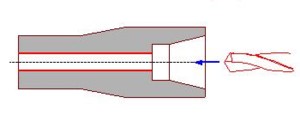

Perçage: Opération qui consiste à usiner un trou à l’aide d’un forêt .

Qu'est ce qu'un percage

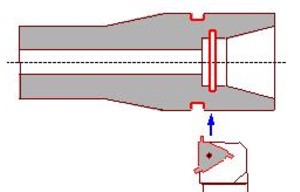

Rainurage: Opération qui consiste à usiner une rainure intérieure ou extérieure pour le logement d’un circlips ou d’un joint torique par exemple.

Qu'est ce qu'un rainurage

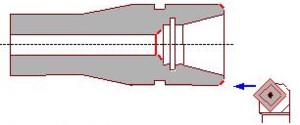

Chanfreinage: Opération qui consiste à usiner un cône de petite dimension de façon à supprimer un angle vif.

Qu'est ce qu'un chanfreinage

Tronçonnage: Opération qui consiste à usiner une rainure jusqu’à l’axe de la pièce afin d’en détacher un tronçon.

Qu'est ce qu'un tronçonnage

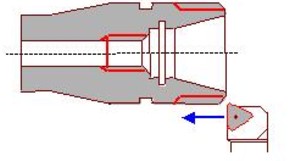

Filetage: Opération qui consiste à réaliser un filetage extérieur ou intérieur

Qu'est ce qu'un filetage

3) Les plaquettes d’ outils:

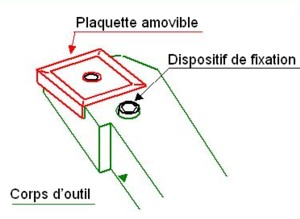

Les outils les plus répandus sont constitués d’une plaquette amovible montée sur un corps d’outil.

Les formes de la plaquette définissent les angles ?, ?r et le rayon de bec r? .
Pour une meilleure résistance de la plaquette, le rayon de bec r? et les angles ? et ?r seront maximum.

Plaquettes amovibles carbures

Le corps d’outil: La position de la plaquette sur le corps d’outil détermine les angles ?, ? ,?s et K

Les différentes formes de plaquettes: On utilise principalement des plaquettes de formes carrés, rondes, rectangulaires, rhombiques, rhomboïdales, triangulaires. La forme de la plaquette est choisie en fonction des surfaces à obtenir et du cycle de travail. Si plusieurs formes conviennent on choisira celle qui donne la meilleure résistance mécanique (er maximum). Si le critère résistance n’est pas prépondérant, on choisira la plus économique, c’est à dire celle qui permet de disposer du maximum d’arêtes utilisables (plaquette carrée). Il existe également des plaquettes de formes hexagonale, octogonale et pentagonale.

Formes des plaquettes en usinage

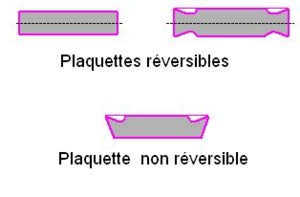

Les plaquettes réversibles:
Une plaquette est dite réversible si elle présente un plan de symétrie parallèle à ses deux faces les plus importantes. Elle peut alors être retournée sur son corps d’outil et voit le nombre de ses arêtes doublé, ce qui la rend particulièrement intéressante du point de vue économique. Ainsi une plaquette carrée passe de 4 à 8 arêtes utilisables.

Formes des plaquettes en réversibles

4) Les outils de tournage: Désignation, mode d’action et cycle de travail.

Pour la réalisation des diverses opérations de tournage on dispose des outils suivants:
Les outils à charioter:
Une seule direction de travail possible pour la réalisation de cylindres ou de cônes extérieurs. Si la pièce comporte un épaulement on obtient une surface en travail d’enveloppe et une surface en travail de forme.

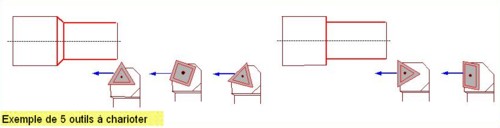

Outils à charioter

Les outils à dresser:
Une seule direction de travail possible perpendiculaire à l’axe de la pièce pour la réalisation de surfaces planes extérieures. Si la pièce comporte un épaulement on obtient une surface en travail d’enveloppe et une surface en travail de forme .

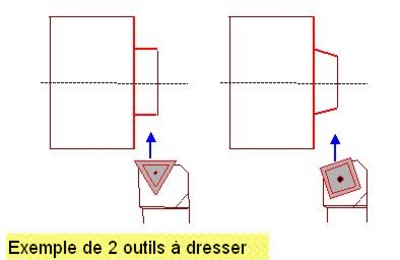

Outils à dresser

Les outils à charioter-dresser:

Au minimum deux directions possibles de travail permettant à ces outils d’effectuer des opérations de chariotage et de dressage de surfaces extérieures en travail d’enveloppe.

Outils à charioter-dresser

Pour les opérations d’alésage on retrouve les mêmes principes que pour les outils d’extérieurs.

Les outils à aléser:
Une seule direction de travail possible pour la réalisation de cylindres ou de cônes intérieurs.

(Schéma outils-aleser)

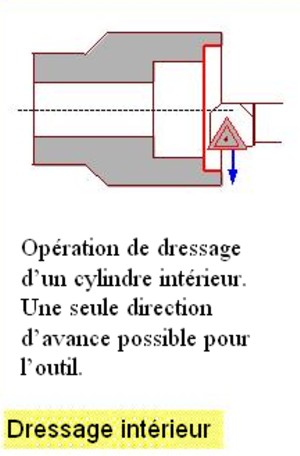

Dressage intérieur

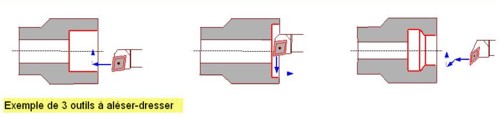

Les outils à aléser – dresser:
Au minimum deux directions possibles de travail permettant à ces outils d’effectuer des opérations d’ alésage et de dressage de
surfaces intérieures.

Outils pour alèser dresser

Les outils rainurer:
Pour la réalisation des opérations de rainurage.

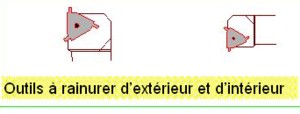

Outils à rainurer intérieur extérieur

Les outils à tronçonner:
Pour la réalisation des opérations de tronçonnage.

Outils à tronçonner

Les outils à fileter:
Pour la réalisation des opérations de filetage

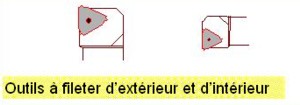

Outils à fileter extérieur intérieur

5) Les portes pièces:

Les portes pièces standards:
Ils font partie de l’équipement standard des tours. Ce sont:

Les mandrins à serrage par mors:
Ils comportent 2, 3 ou 4 mors. Ces mors peuvent être à serrage concentriques ou indépendants.
On peut monter des mors durs ou des mors doux. les mors doux sont des mors non trempés afin de permettre à l’utilisateur de les usiner pour adapter leurs formes à celles de la pièce ou pour réaliser une coaxialité plus précise qu’avec des mors durs.
La prise de pièce en mandrin peut se faire par l’extérieur ou par l’intérieur des mors

Les mandrins expansibles:
Il assurent à la fois la mise en position et le maintien en position par l’intérieur ou par l’extérieur de pièces courtes ou longues. On utilise pour leurs constructions une ou plusieurs pièces déformables. Le type le plus classique est le mandrin à pinces que l’on retrouve comme support d’outils pour des fraises à queue cylindrique.

Les portes pièces dédiés:
Il s’agit de montages de reprise spécialement étudiés et réalisés pour une phase d’usinage.

Ils se montent soit à la place du mandrin en utilisant les même surfaces de référence que lui soit sur le plateau lisse (appareillage standard du tour). Dans ce dernier cas le montage pourra être installé sur n’importe quel tour ce qui n’est pas le cas de la solution précédente: La liaison mandrin-broche étant différente d’un modèle de tour à l’autre.

6) Réalisation et caractéristiques des montages portes pièces:

Il s’agit des différents montages que l’on peut réaliser à l’aide des équipements standards du tour.

Caractéristiques montage porte-pièces.jpg

Caractéristiques montage porte-pièces-2.jpg

7) Conditions de coupe:

ATTENTION: Les valeurs ci-dessous sont des ordres de grandeur donnés à titre indicatif pour les travaux unitaires.
Vitesses de coupe:n= Vc/(PI.D)

avec: n: fréquence de broche en tours/min
Vc: vitesse de coupe en m/min
D: diamètre usiné en m

Vitesses de coupe indicatives pour un outil en acier rapide:
– aciers courants: 20 à 25 m/min en ébauche et 25 à 30 m/min en finition
– fontes grises 18 m/min
– cuivre 35 m/min
– aluminium et alliages 80 m/min
– bronzes et laitons 40 m/min

Pour le tronçonnage, le rainurage et l’alésage réduire la vitesse d’un tiers.

Vitesses de coupe indicatives pour un outil carbure:
– de 80 à 1000 m/min (on devra limiter la vitesse de coupe à 140 m/min environ à cause du manque de puissance et de rigidité de nos machines universelles).

Vitesses d’avance:
f est exprimé en mm/tour de broche.
Valeurs indicatives:
– pour un outil en acier rapide:
0,1 à 0,3 en ébauche
0,05 à 0,2 en finition
– pour un outil carbure:
0,2 à 0,4 en ébauche
0,1 à 0,2 en finition.
